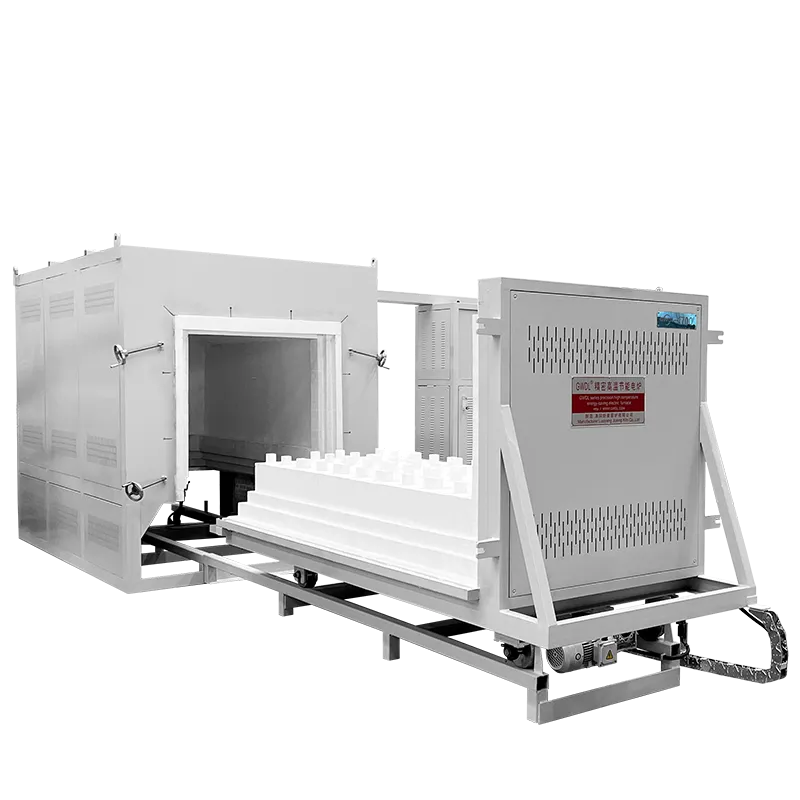

Прецизионная энергосберегающая электрическая печь на тележке имеет точность контроля температуры ±1℃ и равномерность температуры ±5℃. Скорость нагрева регулируется в пределах 1-20℃/мин. Электрическая грузовая платформа выдерживает нагрузку 1000 кг. Температура внешней оболочки составляет ≤45℃, энергосбережение - более 80%, что обеспечивает безопасность и надежность.
| Модель | AJ-STCY |
| Максимальная рабочая температура | 1750℃ |
| Долговременная рабочая температура | 1700℃ |
| Диапазон регулирования | 80 - 1700℃ |
| Размеры эффективной зоны обогрева | Длина × Ширина × Высота: 2000×800×700 мм |
| Питание (AC) | 380V |
| Рабочая мощность (прибл.) | 130 кВт |
| Положение нагревательных элементов | Равномерно распределены по обеим сторонам топочной камеры |
| Точность контроля температуры | ±1℃ |
| Равномерность температуры в топке | ±5℃ |
| Скорость нагрева | Свободно регулируемая, в диапазоне от 20℃/мин (нелинейная, самая быстрая) до 1℃/ч (самая медленная) |
| Измерительный элемент температуры | Термопара (тип B), диапазон измерения 0-1820℃ |
| Двойной контроль температуры | Контроль температуры с обеих сторон |
| Нагревательные элементы | 1800-образные кремний-молибденовые стержни на левой и правой сторонах топочной камеры |
| Материал корпуса печи | Обрабатывается на станках с ЧПУ, с такими процессами, как полировка, шлифовка, травление, фосфатирование, напыление пластикового порошка и высокотемпературное запекание. Она имеет двухцветный дизайн, новый и привлекательный внешний вид, а также такие преимущества, как устойчивость к окислению, кислоте и щелочи, коррозии, высокой температуре и легкой очистке. |
| Цвет корпуса топки | RAL7035 |
| Конструкция корпуса топки | Двухслойная структура с воздушным охлаждением. Эффективные направляющие перегородки с воздушным охлаждением обеспечивают общую циркуляцию холодного воздуха в корпусе печи, который охлаждает проводящие пластины нагревательного элемента перед разгрузкой, предотвращая высокотемпературное окисление проводящих пластин и обеспечивая хорошие условия для работы. |
| Метод открытия дверцы печи | Дверца и дно печи имеют интегральную конструкцию, с электрическим механизмом открытия. Редуктор с электродвигателем приводит в движение загрузочную платформу, оснащенную концевыми выключателями. |
| Взаимодействие между огнеупорами устья печи и загрузочной платформы | Устье печи и огнеупоры загрузочной платформы имеют ступенчатую конструкцию поперечного уплотнения, с углами как на верхней, так и на нижней частях огнеупоров. Угол открытия загрузочной платформы увеличивается и постепенно уменьшается по мере закрытия платформы. |
| Вместимость загрузочной платформы | 1000 кг |
| Движение грузовой платформы | Электромеханическое |
| Огнеупорные материалы | В футеровке печи используются вакуум-формованные легкие плиты из высокочистого глиноземного волокна. В местах, подверженных столкновениям при перемещении материала (устье печи, дно печи), используются легкие полые сферические глиноземные плиты, отличающиеся высокой рабочей температурой, низкой теплоаккумуляцией, устойчивостью к быстрому нагреву/охлаждению, отсутствием трещин, выпадением шлака и хорошей теплоизоляцией (эффект энергосбережения составляет более 80% по сравнению с устаревшими электрическими печами). |
| Изоляционные материалы | Трехслойная изоляция: высокоглиноземистая вата, глиноземистое одеяло и глиноземистая ДВП, с энергосберегающим эффектом более 80% по сравнению со старыми модными электропечами. |
| Температура поверхности тела печи | ≤45℃ при длительной непрерывной работе |
| Защита | Применяется встроенный модуль управления с точным контролем, разработанный с двойным контуром управления и двойной контурной защитой, включающий в себя защиту от перегрузки, недогрузки, обрыва термопары, потери фазы, перенапряжения, перегрузки по току, перегрева, обратной связи по току и плавного пуска. |
| Управление | Использует замкнутый контур управления триггером тиристорного модуля (режим фазосдвигающего триггера). Выходное напряжение, ток или мощность плавно регулируются с постоянными характеристиками напряжения, тока или мощности. Токовая петля является внутренней, а петля напряжения - внешней. Когда нагрузка внезапно прикладывается или превышает предельный ток, выходной ток регулятора напряжения ограничивается в пределах номинального диапазона, чтобы обеспечить нормальную работу выхода и регулятора. Контур напряжения также участвует в регулировании для поддержания стабильного выходного тока и напряжения в пределах номинального диапазона, тем самым защищая нагревательные элементы от чрезмерного воздействия тока/напряжения и обеспечивая безопасное, надежное управление и точность. (Подробнее см. видео об электропечи) |
| Параметры дисплея | Температура, номер сегмента температуры, время сегмента, оставшееся время, процент выходной мощности, напряжение, ток и т.д. |
| Кнопки | Импортные кнопки со сроком службы более 100 000 раз, оснащены светодиодными индикаторами |
| Установка температурной кривой | Использует интеллектуальный температурный контроллер с несколькими режимами регулирования (стандартный PID, APID с искусственным интеллектом, MPT и т.д.), с функциями самонастройки и самообучения, без перерегулирования/недорегулирования, и 30-сегментным программным управлением. Он поддерживает управление нагревом/охлаждением с произвольным уклоном, с программируемыми командами (переход/цикл, запуск, пауза, остановка) и позволяет изменять программу в процессе работы. Применяется алгоритм регулировки AI с функцией подгонки кривой для плавного регулирования кривой. (Подробнее см. видео электропечи) |
| Множественный ввод кривых | 50-сегментная функция программного управления |
| Различные запасные части | 2 нагревательных элемента, 2 набора стержневых инструментов, 1 щипцы для тигля, 1 пара высокотемпературных перчаток, 1 USB диск с данными, 2 набора печной мебели специальной формы и 1 набор плоской печной мебели. |
| Упаковочный лист | 1 электропечь, 2 нагревательных элемента, 2 комплекта стержневых инструментов, 1 щипцы для тигля, 1 пара высокотемпературных перчаток, 1 инструкция по эксплуатации, 1 сертификат соответствия, 1 акт приемки (акт заводского контроля) и 1 товарная накладная. |
| Информация о доставке | 1. Электропечь упакована в три слоя: обернута в губчатую бумагу, затем пластиковой пленкой, и, наконец, упакована в деревянный ящик. 2. Бесплатная доставка от двери до двери по стране (бесплатная доставка в пределах городских районов). 3. Мы будем нести любой ущерб, понесенный во время транспортировки электропечи. 4. Методы логистики: Перевозка автомобильным, железнодорожным, морским (для экспорта) или воздушным (для экспорта) транспортом. Для близлежащих пунктов назначения наша компания направляет специальный автомобиль для перевозки (упакованный деревянными поддонами и коробками). |
Перечень дополнительных функций английского языка | |||
| Название | Введение функции | Замечания | Код функции |
| Регулятор температуры | Стандартная 50-сегментная кривая нагрева; опциональный прибор премиум-класса (B) | Либо | AB |
| Сенсорный экран | Китайское меню, хранение нескольких кривых процесса нагрева, исторических кривых и отчетов по данным (7-дюймовый) | Один из четырех | C |
| Интерфейс IoT | Интерфейс связи RS485 с электропечью для чтения/записи данных в реальном времени, таких как старт, пауза, остановка, кривая нагрева, допустимое время и т.д. | D | |
| Программное и аппаратное обеспечение компьютерного управления | Компьютерное управление запуском, паузой, остановкой, установкой/считыванием кривой нагрева, настройкой параметров и т.д. Высокая надежность с отображением измеренного значения, заданного значения, выходного значения, времени сегмента, номера сегмента, кривой нагрева, процентной кривой мощности. Кривые нагрева можно сохранять, изменять, а исторические данные можно сохранять в течение длительного времени с выбираемыми интервалами (1с-1ч). | E | |
| PLC | Управление ПЛК Siemens (считывает/записывает старт, паузу, остановку, кривую нагрева, время, кривую температуры, атмосферу, расход, количество переключателей, питание, мощность); открытые порты для последовательного/параллельного соединения данных с выше- и нижестоящим оборудованием | F | |
| Видовой экран | Видовой экран на дверце топки с высокотемпературным кварцевым стеклом | H | |
| Воздушный вход | Поплавковый расходомер + ручной клапан; количество, диапазон и газовая среда расходомеров по выбору | Либо | К |
| Цифровой массовый расходомер; необязательное количество, диапазон и газовая среда расходомеров | M | ||
| Вытяжное отверстие | Вытяжное отверстие, ручное открытие; DN30 | Либо | T |
| Электрическое открывание, автоматически открывается/закрывается на участке N в соответствии с кривой нагрева | P | ||
| Полностью автоматический приток и вытяжка | Электрические вытяжные и приточные отверстия могут быть связаны с сегментами кривой нагрева для автоматического открытия/закрытия на любом температурном сегменте; управление с помощью ПЛК (требуется функция сенсорного экрана) | Y | |
| Подвижные ролики | Два универсальных колеса, два направленных колеса | R | |
| Быстрое охлаждение | Частотный преобразователь + центробежный вентилятор для программно-управляемого охлаждения | N | |
| Откидная дверь | Электрическая дверь верхнего открывания + ножная панель управления | S | |
| Стойка быстрой выгрузки | Стойка (платформа) из высокотемпературной стали с износостойкими тяжелыми огнеупорными кирпичами сверху; взаимодействует с функцией S для быстрого извлечения высокотемпературных материалов на стойку снаружи двери печи после открытия двери | I | |
| Многоточечный контроль температуры | Многосторонний независимый контроль температуры для повышения однородности температурного поля | X | |
| Вентилятор перемешивания | Металлический вентилятор перемешивания (в пределах 1050℃) - 4000; частотный преобразователь - 1500-2000; PLC автоматический запуск/настройка с температурными сегментами - 4000 | Z | |
| Отдельный шкаф управления | Управление отделено от корпуса печи; дополнительный отдельный шкаф управления (1600x600x400) и удлиненный кабель управления (в пределах 5м) | Q | |
| Регенеративный очаг | Дно топки утоплено на 50 мм, многоточечная опора с дополнительной плитой горения; стоимость увеличена на 5% | W | |
| Очистка хвостовых газов | Дополнительная печь для очистки хвостовых газов от летучих органических соединений 40м³/час; 80м³/час | V | |
| Коррозионностойкая печь | Материал печи устойчив к коррозии кислотами, щелочами и плавиковой кислотой | G | |
| Защита нагревательного элемента | Нагревательный элемент с защитой от порошкового загрязнения и летучей коррозии | L | |
| Очищенная топка | Внутренняя часть топки, защищенная керамикой, высокотемпературным стеклом, высокотемпературным металлом и т.д. для предотвращения попадания пыли и летучих веществ | J | |
