Вакуумная камерная печь AJ-ZQLB, рассчитанная на температуру до 1000 °C, с футеровкой из стали 310S, встроенным вакуумным насосом и газовым контуром. 30-сегментное программное управление для спекания материала в защитной атмосфере.

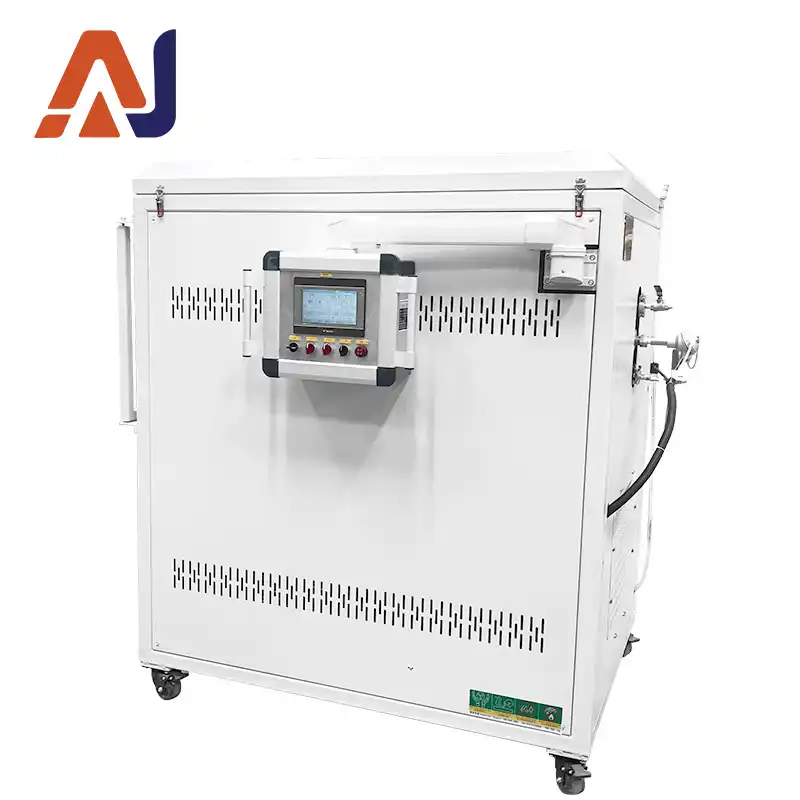

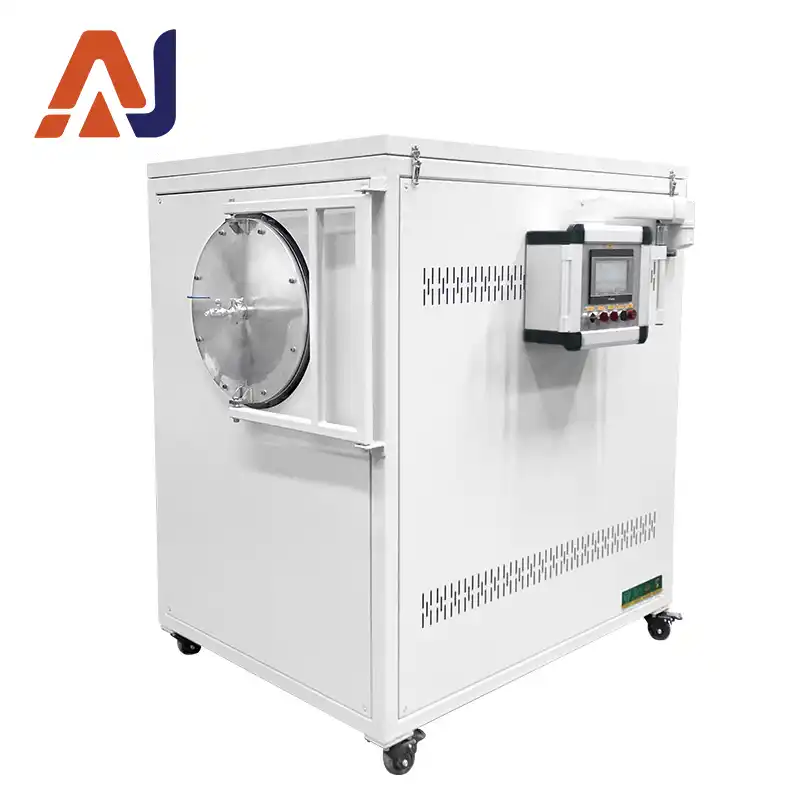

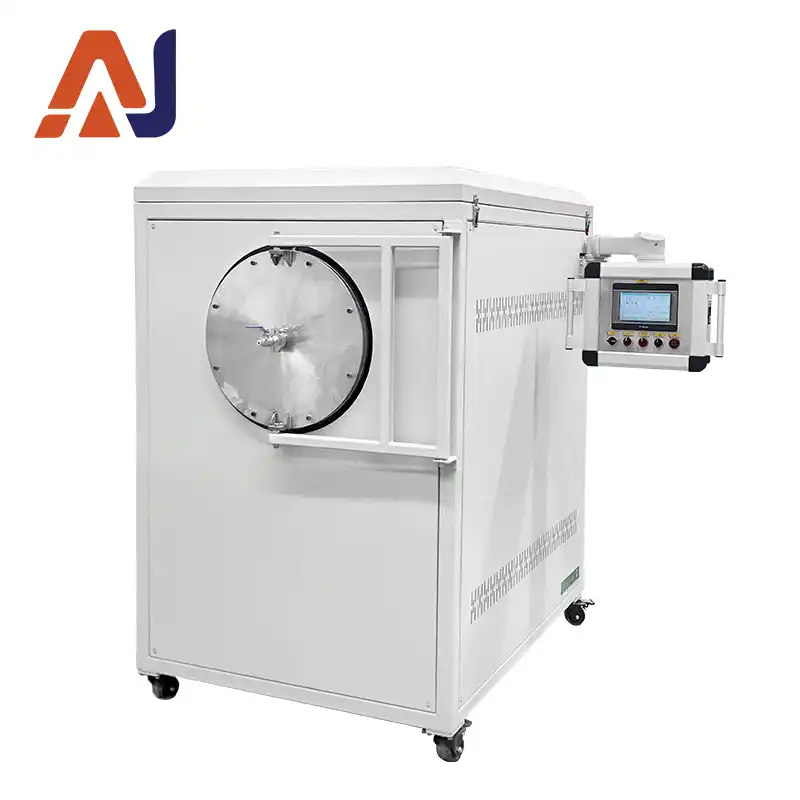

Электропечь коробчатого типа с вакуумной атмосферой серии 1000 °C, как показано на рисунке, объединяет в одном агрегате систему регулирования температуры, вакуумную камеру печи, вакуумный насос, газовый контур, систему защиты от избыточного давления, регулятор расхода газа, индикатор положительного и отрицательного давления, а также водяной циркуляционный насос в единый блок, при этом резервуар для циркуляции воды и корпус печи представляют собой отдельные узлы. Изоляция футеровки печи выполнена из лёгкого материала из высокочистого оксида алюминия, полученного методом вакуумной формовки.
В качестве нагревательного элемента используется резистивная проволока из высокотемпературного сплава (содержащего молибден); это специализированное устройство, разработанное для лабораторий высших учебных заведений и научно-исследовательских институтов, а также промышленных и горнодобывающих предприятий для спекания, плавки, анализа и производства керамики, металлургии, электроники, стекольной, химической, машиностроительной, огнеупорной промышленности, а также для разработки новых материалов, специальных материалов, строительных материалов, металлов, неметаллов и других химических соединений.
Панель управления оснащена интеллектуальным регулятором температуры, выключателем питания, кнопками запуска/остановки основного нагрева, измерителями напряжения и тока, компьютерным интерфейсом, выключателем водяного насоса, выключателем вакуумного насоса, расходомером газа, манометрами положительного и отрицательного давления, манометром электрического контакта и клапанами, что позволяет в любой момент отслеживать рабочее состояние системы. В данном изделии используется надёжная интегральная схема, обеспечивающая благоприятные условия работы и устойчивость к помехам. При максимальной температуре температура наружной поверхности корпуса печи составляет ≤40 °C, что значительно улучшает условия труда. Благодаря микрокомпьютерному программному управлению, программируемым кривым, полностью автоматическому нагреву/охлаждению и возможности изменения параметров регулирования температуры и программ во время работы устройство отличается гибкостью, удобством и простотой эксплуатации.
Точность регулирования температуры: ±1 °C без перерегулирования. Точность поддержания постоянной температуры: ±1 °C. Высокая скорость нагрева, максимальная скорость нагрева ≤25 °C/мин.
Изоляция камеры печи полностью выполнена из лёгкого материала — высокочистого оксида алюминия, полученного методом вакуумной формовки, что обеспечивает высокую рабочую температуру, низкую теплоемкость, устойчивость к быстрому нагреву и охлаждению, отсутствие растрескивания и шлакообразования, а также хорошие теплоизоляционные характеристики (энергосберегающий эффект составляет более 60 % по сравнению с электрическими печами старого образца). Конструкция рациональна: печь имеет двухслойный корпус (внутренний и внешний) и систему отвода тепла с воздушным охлаждением, что позволяет значительно сократить цикл испытаний.
| Пункт | Параметр |
|---|---|
| Модель | AJ-1000XB |
| Источник питания | 380 В переменного тока |
| Максимальная рабочая температура | 1050 ℃ |
| Длительная рабочая температура | 1000 ℃ |
| Диапазон регулирования температуры | 50～1200℃ |
| Датчик температуры | Термопара типа K, диапазон измерения: 0–1320℃ |
| Расположение нагревательного элемента | По периметру внутренней футеровки печи, резистивная лента из молибденсодержащего высокотемпературного сплава, максимальная температура поверхности 1380 ℃ |
| Точность регулирования температуры | ±1 ℃ (Управление с помощью интегральной схемы, без перерегулирования) |
| Равномерность температуры | ±1 ℃ (зависит от размера камеры; для больших камер в качестве опции предлагается многоточечное управление для повышения равномерности) |
| Скорость нагрева | Регулируемая, макс. 20 ℃/мин (нелинейная), мин. 1 ℃/ч |
| Быстрое охлаждение | Встроенная система быстрого охлаждения. Вентилятор с регулируемой частотой подает холодный воздух между внешней вакуумной облицовкой и изоляционным слоем для быстрого охлаждения |
| Нагревательный элемент | Резистивная полоска из высокотемпературного сплава, установленная внутри облицовки печи |
| Материал облицовки | Нержавеющая сталь 310S |
| Выгрузочная решетка | Изготавливается в соответствии с требованиями к продукции заказчика (опция) |
| Корпус печи | Обработан на станке с ЧПУ, отполирован, протравлен, фосфатирован, покрыт порошковой краской и закреплен высокотемпературной обжигом. Двухцветная поверхность, защита от окисления, устойчивость к кислотам и щелочам, коррозионная и термостойкость, простота очистки |
| Конструкция корпуса | Используется передовая на международном уровне конструкция двухслойной печи с воздушным охлаждением, обеспечивающая комфортные условия работы |

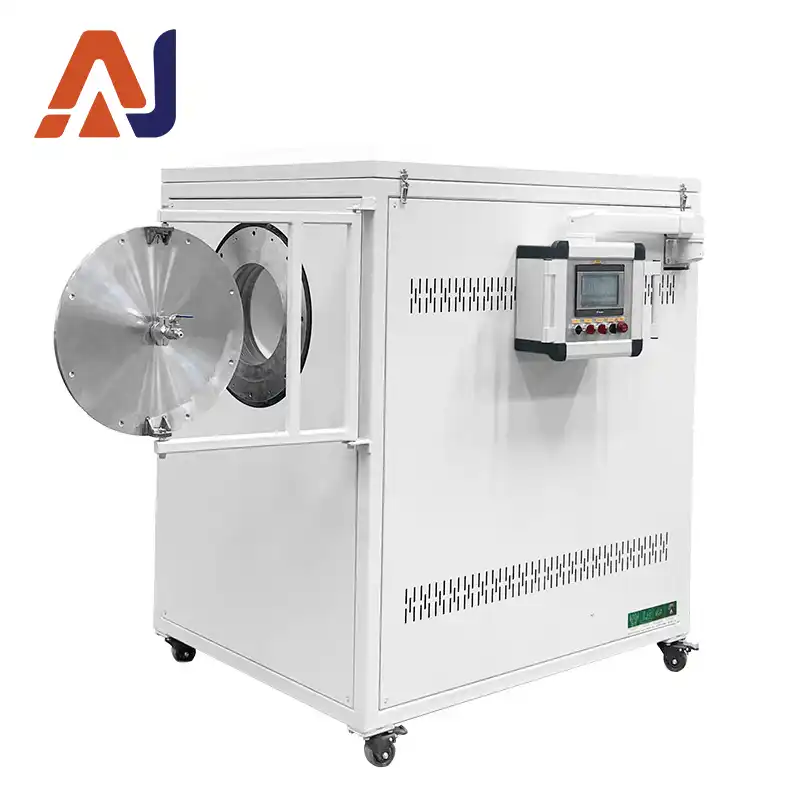

| Способ открывания двери | Осевое боковое открывание на 180°, дверь, поворачивающаяся на 360°, для предотвращения ожогов рук о горячую внутреннюю поверхность при отборе проб |
| Фиксация двери | Стандартный ручной спиральный замок; электрический замок по заказу |
| Система водяного охлаждения (опция) | Импортный циркуляционный насос для горячей воды + резервуар для воды. Насос выдерживает горячую воду до 160℃, непрерывный срок службы >1 год. Резервуар из нержавеющей стали 304, объём 150–200 л |
| Детали с водяным охлаждением | Устье печи и дверь корпуса внутренней камеры |
| Радиатор циркулирующей воды | Многоканальный радиатор из чистого алюминия для предотвращения чрезмерного повышения температуры воды |
| Вакуумный насос и степень вакуума | Двухступенчатый роторно-лопастной вакуумный насос с прямым приводом, предельный вакуум 6,67×10⁻² Па |
| Источник питания | Источник питания постоянного тока на базе IGBT |
| Индикатор вакуума | Стрелочный манометр (относительное давление -0,1 МПа) + цифровой манометр (абсолютное давление) |
| Давление и прочность | Толщина стенок камеры 6–20 мм, двусторонняя сварка, выдерживает положительное давление до 0,098 МПа |
| Газовые клапаны | Импортные клапаны из нержавеющей стали |
| Измерение давления | 1 стрелочный манометр с двумя шкалами для измерления положительного и отрицательного давления |
| Расходомеры газа | 2 поплавковых расходомера (спецификация по выбору); доступен прецизионный массовый расходомер |
| Система защиты от избыточного давления | Сигнал от манометра с электрическим контактом / датчика давления. Автоматическое закрытие электромагнитного клапана подачи газа, открытие выпускного клапана и срабатывание звуковой и световой сигнализации для сброса избыточного давления и защиты печи |
| Сигнализация утечки газа (опционально, обязательна для атмосферы H₂) | Обнаруживает утечку токсичных/опасных газов. Автоматическая остановка печи, отключение подачи газа и включение вытяжки для повышения безопасности |
| Допустимые атмосферы | Водород, азот, аргон, оксид углерода, кислород и т. д. |
| Огнеупорный материал | Легкий оксид алюминия высокой чистоты, изготовленный методом вакуумного формования. Легкие оксидко-алюминиевые плиты в виде полых сфер для уязвимых зон — горловины и дна печи. Высокая термостойкость, низкое теплоаккумулирование, устойчивость к термоударам, отсутствие растрескивания или выпадения шлака, экономия энергии ≥80 % по сравнению со старыми печами |
| Изоляционный материал | Трехслойная изоляция: плита из алюмосиликатного волокна, плита из глиноземного волокна, плита из поликристаллического глиноземного волокна, энергосбережение ≥80% по сравнению со старыми печами |
| Температура корпуса | Температура корпуса ＜45℃ при непрерывной длительной работе |
| Защита | Встроенный модульный блок управления, управление с двумя контурами и защита с двумя контурами. Функции защиты: перерегулирование, недорегулирование, обрыв термопары, потеря фазы, перенапряжение, перегрузка по току, перегрев, обратная связь по току, плавный пуск |
| Источник питания системы управления | Источник постоянного тока на базе IGBT |
| Отображаемые параметры | Температура, номер сегмента, время сегмента, оставшееся время, процент выходной мощности, напряжение, ток и т. д. |
| Кнопки на панели | Импортные кнопки со сроком службы >100 000 нажатий, со светодиодным индикатором |
| Настройка температурной кривой | Интеллектуальный регулятор температуры с PID, режимами APID, MPT, автонастройкой и самообучением, без перерегулирования в плюс или минус. 30-сегментное программное управление, произвольный наклон линейного нарастания. Поддержка перехода (цикла), запуска, паузы, остановки; возможность редактирования программы во время работы. Адаптивное подгонке кривой для плавного хода |
| Хранение нескольких кривых | 30 сегментов (настраивается до 50 сегментов). 1 кривая: 30 (50) сегментов; 2 кривые: по 14 (28) сегментов каждая; 3 кривые: по 9 (15) сегментов каждая; 5 кривых: по 5 (9) сегментов каждая. Возможность сохранения и свободного вызова нескольких кривых |
| ПЛК | Siemens S7-200 |
| Комплект поставки | 1 клещи для тиглей, 1 пара высокотемпературных перчаток, 1 DVD-диск с данными |
| Гарантия | 1 год бесплатной гарантии на всю печь. Нагревательные элементы не входят в комплект; бесплатная замена при естественном износе в течение 3 месяцев |
| Дополнительные опции | Система управления с сенсорным экраном, запись кривых нагрева/охлаждения и кривых давления в режиме реального времени |
| Примечания | 1. Рекомендуемая скорость нагрева/охлаждения: 10–20 ℃/мин. Быстрый нагрев сокращает срок службы нагревательных элементов. 2. Незначительные трещины на камере после эксплуатации являются нормальным явлением и могут быть устранены с помощью нанесения глиноземного покрытия. 3. Запрещается утечка высокотемпературного раствора на дно печи; используйте опорную пластину или изоляцию из порошка оксида алюминия. 4. Устанавливайте печь в проветриваемом и сухом месте |
| Комплектация | 1 основной блок печи, 1 клещи для тигля, 1 пара высокотемпературных перчаток, 1 диск с данными, 1 руководство по эксплуатации, 1 сертификат, 1 акт заводской приёмки, 1 накладная |
| Доставка | 1. Тройная упаковка: губчатая бумага + полиэтиленовая плёнка + деревянный ящик2. Бесплатная доставка «от двери до двери» в пределах городской черты в Китае3. Ответственность за любые повреждения при транспортировке несет поставщик4. Логистика: автотранспорт, железная дорога, морские перевозки, авиаперевозки (внешняя торговля). Специальный транспорт для доставки по ближайшим направлениям с использованием деревянного поддона + картонной коробки |
